Μηχανή σχηματισμού κυλίνδρων υψηλής ταχύτητας C

Περιγραφή προϊόντων

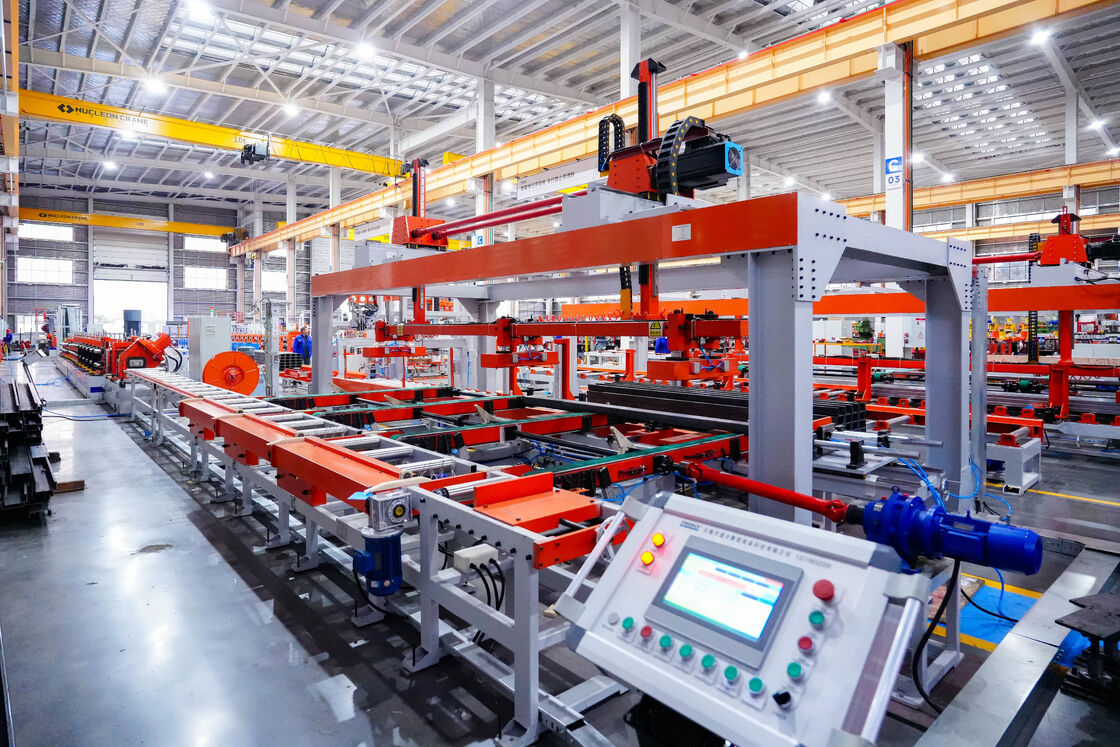

Μηχανή Διαμόρφωσης Κυλίνδρων C Purlin Υψηλής Ταχύτητας

  Η Μηχανή Διαμόρφωσης Κυλίνδρων C Purlin Υψηλής Ταχύτητας είναι μια ολοκληρωμένη αυτόματη γραμμή παραγωγής που ενσωματώνει ξετύλιγμα, ευθυγράμμιση, διαμόρφωση κυλίνδρων, αυτόματη διάτρηση/κοπή και εκφόρτωση τελικού προϊόντος. Είναι ειδικά σχεδιασμένη για την παραγωγή υψηλής απόδοσης C-διαμορφωμένων χαλύβδινων πρεβάζιων σε κτίρια χαλύβδινων κατασκευών, φωτοβολταϊκών υποστηριγμάτων και άλλους τομείς, με τρία βασικά πλεονεκτήματα: υψηλή ταχύτητα, υψηλή ακρίβεια και υψηλή σταθερότητα, κατάλληλη για συνεχή διαμόρφωση μεταλλικών φύλλων με πάχος από 0,8mm έως 4,0mm.

• Ξετύλιγμα & Έλεγχος Τάσης Υδραυλικός / ηλεκτρικός ξετυλιγτής (χωρητικότητας 5-15 τόνων) με αυτόματο ξετύλιγμα. Το σύστημα ελέγχου τάσης αποτρέπει την απόκλιση της ταινίας και εξασφαλίζει σταθερή τροφοδοσία.
• Ευθυγράμμιση & Οδήγηση Η μονάδα ευθυγράμμισης πολλαπλών κυλίνδρων εξαλείφει την παραμόρφωση του φύλλου. Οι πλευρικές συσκευές οδήγησης εξασφαλίζουν ακριβή τοποθέτηση για σταθερή διαμόρφωση.
• Σερβοτροφοδότηση & Προ-διάτρηση (Προαιρετικό) Σύστημα τροφοδοσίας με σερβοκινητήρα με σύγχρονη υδραυλική μονάδα διάτρησης, ικανό να επεξεργάζεται οπές στήριξης, οπές καλωδίωσης και προσαρμοσμένες οπές.
• Διαμόρφωση Κυλίνδρων Πολλαπλών Στάσεων 18-24 ομάδες στάσεων διαμόρφωσης υψηλής ακρίβειας. Οι κύλινδροι είναι κατασκευασμένοι από χάλυβα ρουλεμάν GCr15 ή εργαλειοχάλυβα D2, σκληρυμένοι σε HRC 58-62, διαμορφώνοντας σταδιακά την ταινία σε τυπικές C-διαμορφωμένες διατομές με ομοιόμορφη κατανομή τάσης και μικρή ανάκαμψη.
• Ψαλίδι Υψηλής Ταχύτητας / Υδραυλική Κοπή Σύστημα ψαλιδιού υψηλής ταχύτητας με ακρίβεια κοπής ±0,5-1,0mm, υποστηρίζοντας συνεχή παραγωγή χωρίς διακοπή.
• Εκφόρτωση Τελικού Προϊόντος Αυτόματο τραπέζι μεταφοράς και στοίβαξης για διαμορφωμένα C πρεβάζια, υποστηρίζοντας εναλλαγή μήκους και προδιαγραφών με ένα πλήκτρο.

  Προσαρμοσμένο	Προσαρμοσμένο	Προέλευση	Κίνα
  Πάχος κυλινδρικής ταινίας	1,5-3,0mm	Πλάτος κυλινδρικής ταινίας	100-400mm
  Εξωτερική διάμετρος πηνίου χαλύβδινης ταινίας	1300mm έως 1800mm	Μέγιστο βάρος πηνίου χαλύβδινης ταινίας	6 τόνοι
  Μέγιστο μήκος τελικού προϊόντος που μπορεί να μηχανηθεί	1m-12m	Σφάλμα ευθύτητας κυλινδρικού τεμαχίου	≤±1mm/6000 mm
